DN 15 – 100 / PN 10 – 40

NPS 1/2″ – 4″ / class 150 -600

设计特性

设计特点

• 样本比例绘图，以流量或时间间隔
• 手动或自动操作
• 无压力取样
• 自定义取样量
• 取样容器可定制
• 操作安全简单

等速AZ取样系统类型“SIC”由一个多管的两相液体组成。该产品适用于石油平

台和植物中。例如生产石油。

功能:
小管被安装在主线的直径上，形成对流，导致主产品流的横截面等速从一旁流到采样系统。由此形成了两相液体的代表性取样。不需要额外混合器或离心装置！取样频率可由可控制单元成比例的控制流量或通过时间间隔引导。

PT-图

操作温度< -30°C 或 > 220 °C 需要AZ确认其操作条件后许可。

除了衬套P/T值，阀体的限制也必须考虑在内。请参考EN 12516-1 resp。SME B16.34为了选择一个合适的额定压力（PN /class班）。显示的值是指奥氏体不锈钢1.4408（A351 Gr. CF8M）。

1）对于运行温度低于-10℃的低温/奥氏体钢是必需的。
2）衬套：有不同的套料/可用化合物。

材质

标准阀体材质
• 碳钢1.0619，ASTM A216 WCB
• 不锈钢1.4408，ASTM A351 CF8M
• 不锈钢1.4308，ASTM A351 CF8
• 非合金不锈钢铸件（低温）1.1138，LCC/ LCB/ A352

标准旋塞材质
• 不锈钢1.4408，ASTM A351 CF8M
• 不锈钢1.4308，ASTM A351 CF8

特殊材质
• 合金
• 蒙乃尔
• 镍
• 锆
• 钛
• 钽
• 根据要求的其他材料

密封

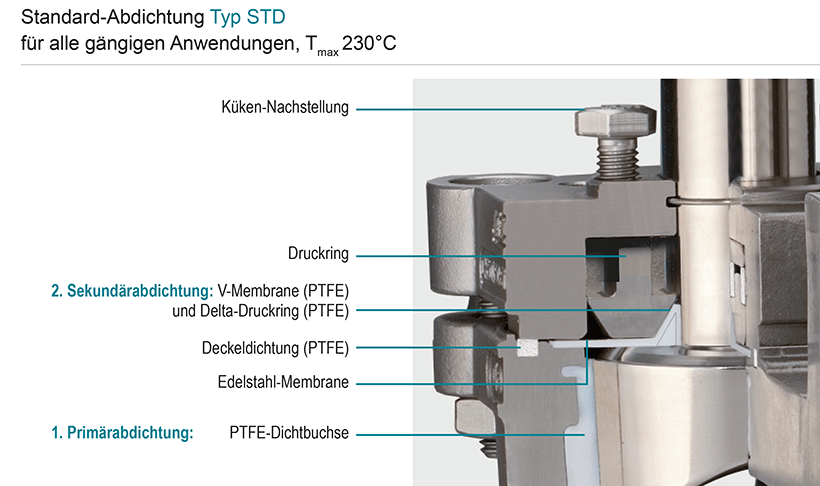

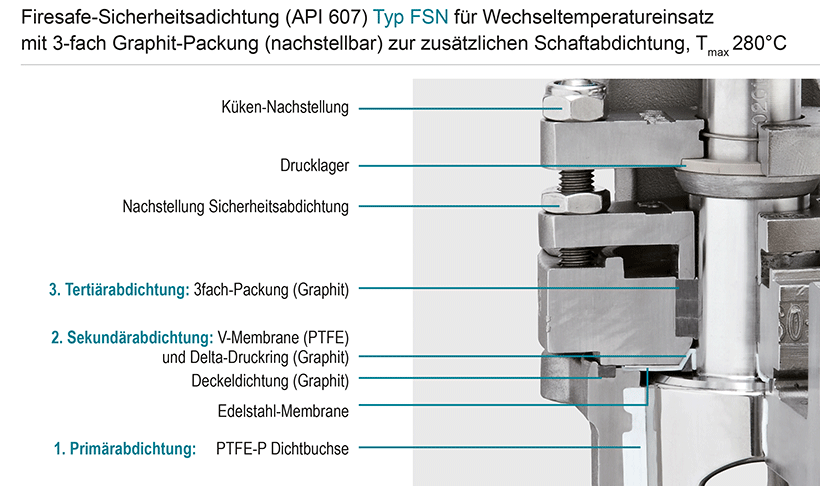

标准密封应用于所有主要应用; T最高温度 230°Cmax 230°C Typ STD 了解更多 [...]	耐火安全密封（API607）防温度波动 配3x石墨（可调整），额外阀杆密封； T最高温度 280°Cmax 280°C 型号 FSN 了解更多 [...]

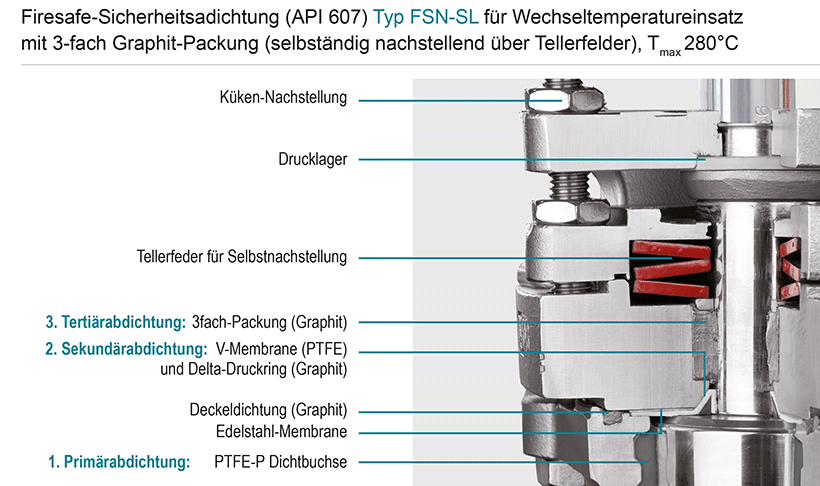

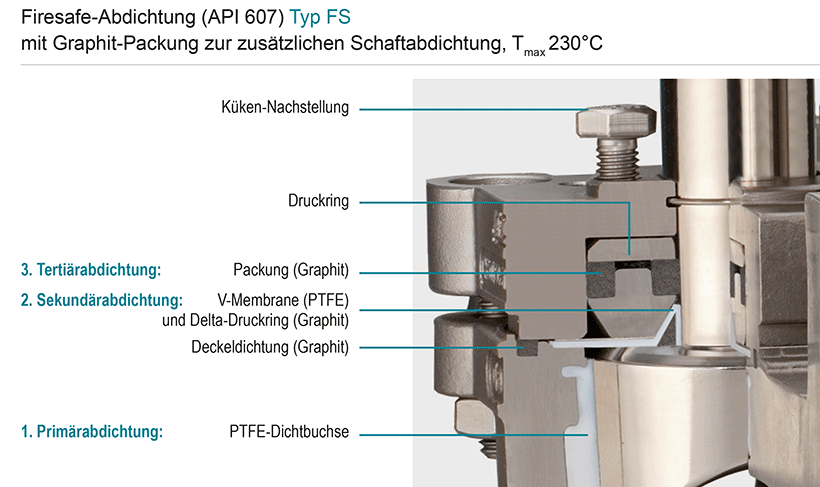

防火密封 (API 607) 带石墨填料，额外阀杆密封; T最高温度 230°Cmax 230°C 型号 FS 了解更多 [...]	耐火安全密封（API607）防温度波动 配3x石墨，额外阀杆密封; T最高温度 280°Cmax 280°C 型号 FSN-SL 了解更多 [...]

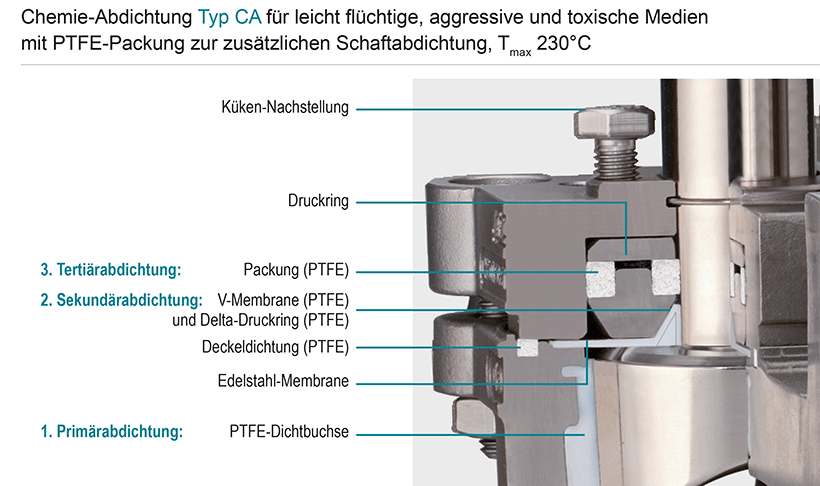

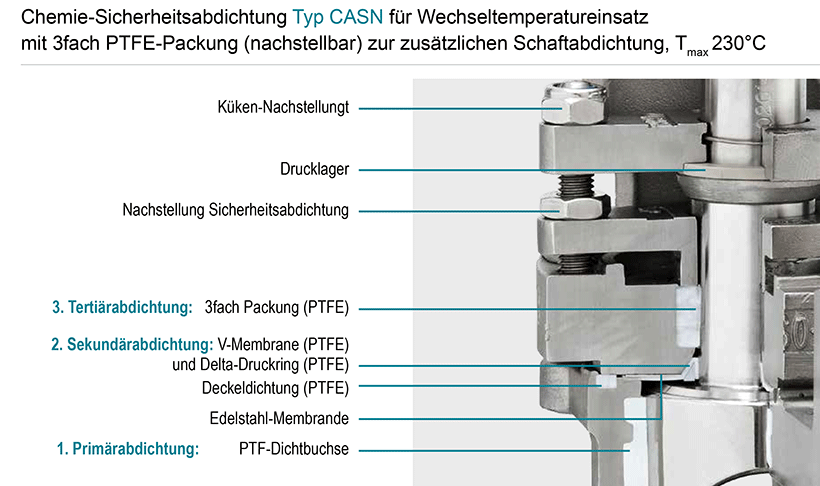

化学密封以防止有毒介质的泄漏 配PTFE的阀杆密封； 最高温度 230°C 型号 CA 了解更多 [...]	化学安全密封（API607）防温度波动 配3xPTFE（可调整），额外阀杆密封； 最高温度 230°Cmax 230°C 型号 CASN 了解更多 [...]

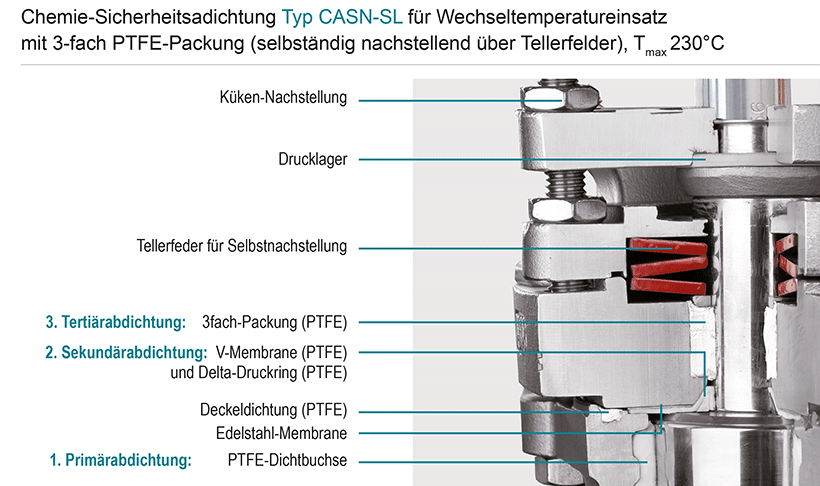

	化学安全密封（API607）防温度波动 配3xPTFE，额外阀杆密封; Tmax 230°Cmax 230°C 型号 CASN-SL 了解更多 [...]

端口形状

尺寸

• 可安装定制尺寸
• 水平或者垂直安装

驱动

1 锁定装置
先导阀的组合，挂锁孔眼，线性键概念，标注旋塞避震
更多 […]

2 阀杆延伸
不锈钢T型扳手实体建设，标准扩展100毫米或150毫米，非标准长度可根据要求提供。
更多 […]

3 执行器
根据DIN ISO 5211，安装法兰执行器
更多 […]

新：AIR GEAR旋塞阀气动执行器最大扭矩可达150000Nm。
更多 […]

4 步进式开关
在多通的情况下，具有90°标准旋转致动器运行可达360°
更多 […]

5 覆盖扩展
不锈钢的固体结构，标准延伸100毫米或150毫米高，非标准长度根据要求改变。调整环上的六角螺栓可自由操作。注意：不要使用密封FSN/FSN-SL和CASN/CASN-SL。
更多 […]
