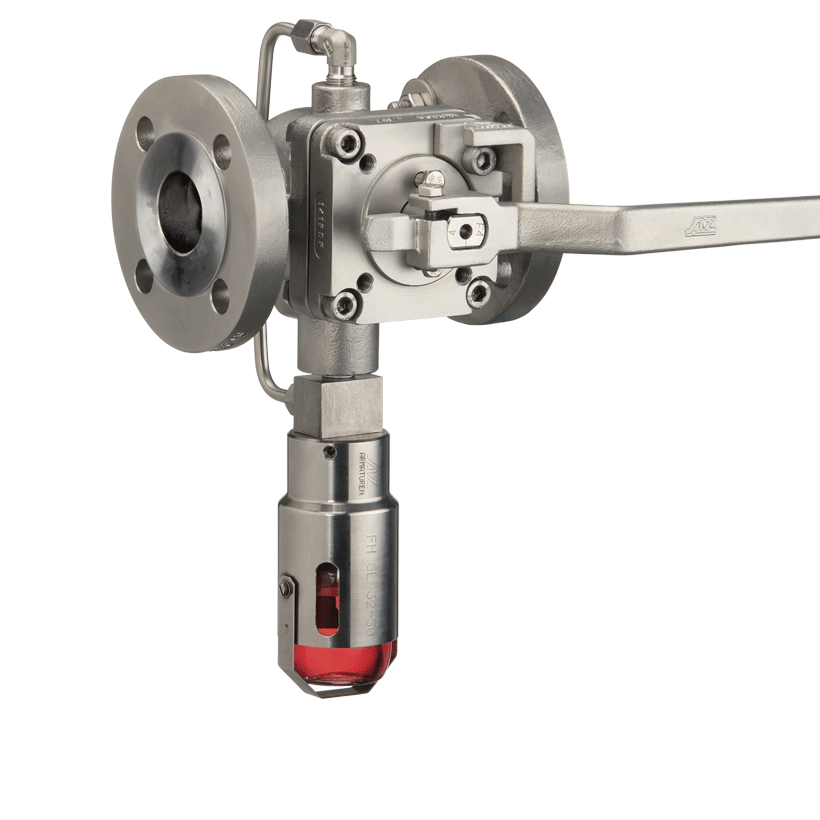

液体取样

DIN-EN: DN 15 – 100 / PN 10 – 40
ASME: NPS ½“ – 4“ / class 150 – 300
操作温度: -40 < T < 230°C, Vakuum 10^-8 mbar

设计特性

设计特点

• 密闭系统
• 无空腔
• 样品无泄漏无污染
• 代表性取样量可定义
• 无压取样(正重叠)
• 操作简单安全
• 绝对密封
• 专利保护
• 通过TA-Luft2002认证
• 符合PED-97/23/EG型式检验

标准设计

标准构造设计	型号 A	型号
应用	用于剧毒液体媒质	用于毒性较低以及污染较轻的媒质
法兰支架设计	针系统(隔膜) 带瓶子保护装置	PTFE-螺纹适配器
取样瓶	透明玻璃 / SCHOTT-DURAN 带ISO-螺纹的实验室瓶	玻璃-SCHOTT-DURAN L带ISO-螺纹的实验室瓶
	60, 100, 250, 500 ml	60, 100, 250, 500 ml
标准膜片 (隔膜)	橡胶制品 / PTFE	-
温度	230°C	230°C
针直径	2, 4, 6 mm	6, 8, 10, 15 mm

连接瓶：
• PTFE适配器：实验室瓶ISO-treadGL32/45
• 适用于低毒性RESP，污染介质
• 夹紧固定器：用于快速，方便地交换实验室瓶
• 针系统：实验室瓶封闭针系统与隔（Butyl和PTFE）。针系统的NH和NH-S具有不同内径（2-6毫米）e.
应用于高毒RESP，防止污染介质溢出的无污染取样

PT-图

工作温度< -30°C 和 > 220 °C的情况下必须由AZ(安策)基于操作条件进行核查和确认。

在选择密封衬套材质的时候，根据EN 12516-1 以及ASME B16.34针对各个压力梯度也需要注意应用界限（PN /class）。显示的值涉及的是奥氏体不锈钢1.4408。

。

1）工作温度低于-10℃的情况下，低温以及奥氏体钢是必需的。

2）可提供各种不同的密封衬套-材质。

材质

标准阀体材质
• 碳钢1.0619，ASTM A216 WCB
• 不锈钢1.4408，ASTM A351 CF8M
• 不锈钢1.4308，ASTM A351 CF8
• 低温不锈钢1.1138，LCC/ LCB/ A352

标准旋塞材质
• 不锈钢1.4408，ASTM A351 CF8M
• 不锈钢1.4308，ASTM A351 CF8

特殊材质
• 合金
• 蒙乃尔
• 镍
• 锆
• 钛
• 钽
• 其他材质基于询问

轴密封

标准密封应用于所有主要应用; T最高温度 230°Cmax 230°C Typ STD 了解更多 [...]	耐火安全密封（API607）防温度波动 配3x石墨（可调整），额外阀杆密封； T最高温度 280°Cmax 280°C 型号 FSN 了解更多 [...]
防火密封 (API 607) 带石墨填料，额外阀杆密封; T最高温度 230°Cmax 230°C 型号 FS 了解更多 [...]	耐火安全密封（API607）防温度波动 配3x石墨，额外阀杆密封; T最高温度 280°Cmax 280°C 型号 FSN-SL 了解更多 [...]
化学密封以防止有毒介质的泄漏 配PTFE的阀杆密封； 最高温度 230°C 型号 CA 了解更多 [...]	化学安全密封（API607）防温度波动 配3xPTFE（可调整），额外阀杆密封； 最高温度 230°Cmax 230°C 型号 CASN 了解更多 [...]
	化学安全密封（API607）防温度波动 配3xPTFE，额外阀杆密封; Tmax 230°Cmax 230°C 型号 CASN-SL 了解更多 [...]

端口形式

尺寸

控

1手柄锁定

导阀组合，挂锁孔眼，线性键原则，用于手柄或者手联动装置的止动螺栓锁定
了解更多 […]

2 传动装置

各种符合DIN-ISO 5211的安装在控制台上的传动装置包括电磁阀，终端位置反馈，位置调节器等等
了解更多 […]

3 法兰延长

通过安装不锈钢法兰延长件，旋塞调整不会有障碍，标准高度100mm。提示：FSN/FSN-SL 和 CASN/CASN-SL在轴密封处安装法兰延长件是做不到的。
了解更多 […]
