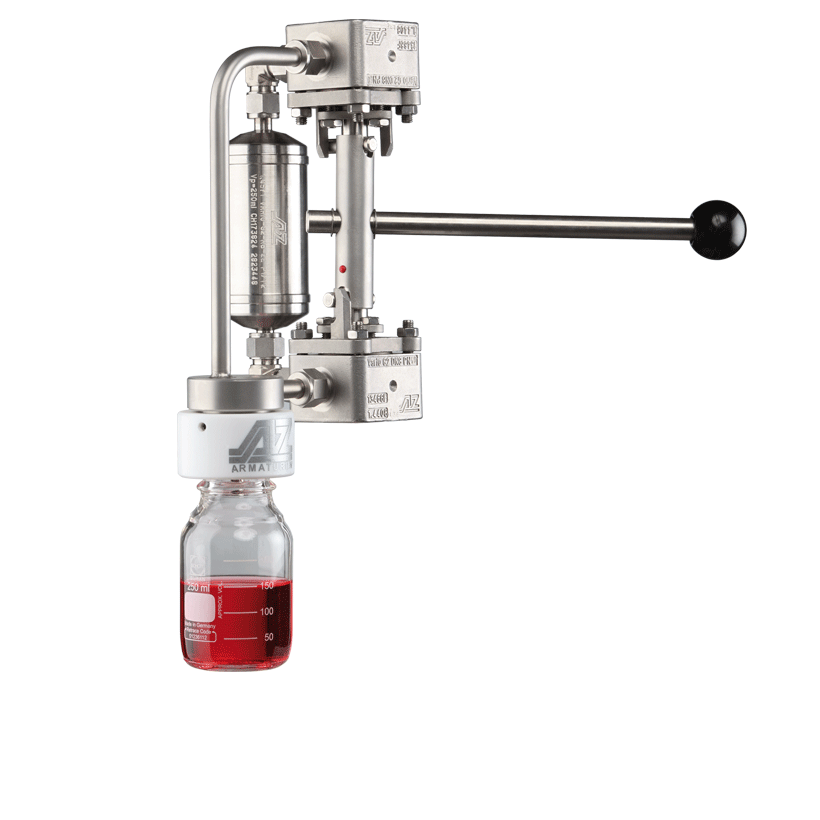

液体取样，自由定义取样量

DIN-EN: DN 15 – 100 / PN 10 – 40
ASME: NPS ½“ – 4“ / class 150 – 300
操作温度: -40 < T < 230°C, Vakuum 10^-8 mbar

设计特性

设计特点

• 密闭系统
• 无空腔
• 代表性取样量可自由定义
• 无压取样(正重叠)
• 取样无泄漏 无污染
• 操作简单安全
• 绝对密封
• 紧凑坚固设计
• 采样系统组合
• 通过TA-Luft2002认证
• 符合PED-97/23/EGr

功能原理：

连接瓶：
• PTFE适配器：实验室瓶ISO-treadGL32/45
应用：适用于低毒性RESP，污染介质
• 夹紧固定器：用于快速，方便地交换实验室瓶
• 针系统：实验室瓶封闭针系统与隔（Butyl和PTFE）。针系统的NH和NH-S具有不同内径（2-6毫米）
应用于高毒RESP，防止污染介质溢出的无污染取样

PT-图/h1>

操作温度< -30°C 或 > 220 °C 需要AZ确认其操作条件后许可

除了衬套P/T值，阀体的限制也必须考虑在内。请参考EN 12516-1 resp。SME B16.34为了选择一个合适的额定压力（PN /class班）。显示的值是指奥氏体不锈钢1.4408（A351 Gr. CF8M）。

1）对于运行温度低于-10℃的低温/奥氏体钢是必需的。

2）衬套：有不同的套料/可用化合物。

材质

标准阀体材质
• 碳钢1.0619，ASTM A216 WCB
• 不锈钢1.4408，ASTM A351 CF8M
• 不锈钢1.4308，ASTM A351 CF8
• 非合金不锈钢铸件（低温）1.1138，LCC/ LCB/ A352

标准旋塞材质
• 不锈钢1.4408，ASTM A351 CF8M
• 不锈钢1.4308，ASTM A351 CF8

特殊材质
• 合金
• 蒙乃尔
• 镍
• 锆
• 钛
• 钽
• 根据要求的其他材料

密封

标准密封应用于所有主要应用; T最高温度 230°Cmax 230°C Typ STD 了解更多 [...]	耐火安全密封（API607）防温度波动 配3x石墨（可调整），额外阀杆密封； T最高温度 280°Cmax 280°C 型号 FSN 了解更多 [...]
防火密封 (API 607) 带石墨填料，额外阀杆密封; T最高温度 230°Cmax 230°C 型号 FS 了解更多 [...]	耐火安全密封（API607）防温度波动 配3x石墨，额外阀杆密封; T最高温度 280°Cmax 280°C 型号 FSN-SL 了解更多 [...]
化学密封以防止有毒介质的泄漏 配PTFE的阀杆密封； 最高温度 230°C 型号 CA 了解更多 [...]	化学安全密封（API607）防温度波动 配3xPTFE（可调整），额外阀杆密封； 最高温度 230°Cmax 230°C 型号 CASN 了解更多 [...]
	化学安全密封（API607）防温度波动 配3xPTFE，额外阀杆密封; Tmax 230°Cmax 230°C 型号 CASN-SL 了解更多 [...]

端口形状

根据要求

尺寸

驱动

1 锁定装置
先导阀的组合，挂锁孔眼，线性键概念，标注旋塞避震
了解更多 […]

2 执行器

根据DIN ISO 5211，安装法兰执行器
了解更多 […]
