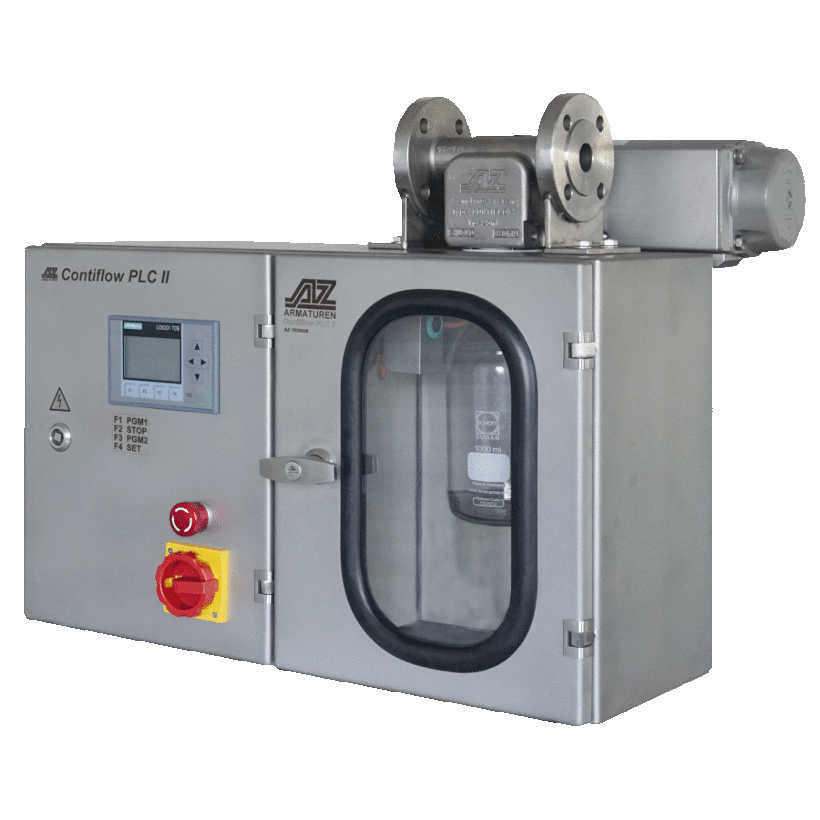

DIN-EN: DN 15 – 100 / PN 10 – 40
ASME: NPS ½“ – 4“ / Class 150 – 300
Einsatzbereich: -40 < T < 230°C, Vakuum 10^-8 mbar

Konstruktionsmerkmale

• totraumfrei
• geschlossenes System
• wartungsfrei – selbstschmierend
• drucklose Probeentnahme (positive Überdeckung)
• definiertes, repräsentatives Probevolumen (25 – 100 ml)
• keine Produktstromunterbrechung
• einfache und absolut sichere Handhabung
• Probeentnahme im Vakuum möglich
• TA-Luft 2002 Nachweis
• Druckgeräterichtlinie 2014/68/EU

Funktionsprinzip

Ausführungen
• CONTIFLOW = Probenahmehahn mit PTFE-Dichtbuchse
• CONTIFLOW TRF = Probenahmehahn mit ausgekleidetem Küken (pharmazeutisch CIP-fähig)
• CONTIFLOW TRF-A = Probenahmehahn mit ausgekleidetem Gehäuse und Küken (pharmazeutisch CIP-fähig)

Individueller Flaschenanschluß
• PTFE-Adapter: für Laborflaschen mit ISO-Gewinde GL32/45. Anwendung für minder gefährliche Flüssigkeiten sowie feststoffhaltige Medien.
• Spannflaschenhalter: Zum isolierten, splittergeschützten Einsetzen der Laborflaschen. Anwendung für schnelles, einfaches Wechseln des Probenahmebehälters auch bei heißen Medien.
• Nadelsystem: für Laborflaschen mit Septum (Septum bestehend aus Butyl und PTFE-Membrane). Nadelsystem NH und NH-S in unterschiedlichen Innendurchmessern von 2-6 mm. Anwendung für hochaggresive und giftige Medien zur emissions- und verschüttungsfreien Probeentnahme.

PT-Diagramm

Einsatztemperaturen < -30°C und > 220 °C müssen von AZ anhand der Betriebsbedingungen geprüft und bestätigt werden.

Bei der Auswahl des Dichtbuchsen-Materials sind auch die Einsatzgrenzen gemäß EN12516-1 bzw. ASME B16.34 für die jeweiligen Druckstufen zu beachten (PN/class). Die eingezeichneten Werte beziehen sich auf austenitischen Edelstahlguß 1.4408.

1) Für den Einsatz unter -10°C Betriebstemperatur sind tieftemperatur- bzw. austenitische Stähle erforderlich.
2) Buchse: Es stehen unterschiedliche Dichtbuchsen-Materialien zur Verfügung.

Werkstoffe

Standard Gehäusewerkstoffe
• Stahlguss 1.0619, ASTM A216 WCB
• Edelstahl 1.4408, ASTM A351 CF8M
• Edelstahl 1.4308, ASTM A351 CF8
• Tieftemp. Edelstahl 1.1138, LCC/LCB/A352

Standard Kükenwerkstoffe
• Edelstahl 1.4408, ASTM A351 CF8M
• Edelstahl 1.4308, ASTM A351 CF8

Sonderwerkstoffe
• Alloy
• Monel
• Nickel
• Zirkonium
• Titan
• Tantal
• andere Werkstoffe auf Anfrage

Auskleidung (TRF + TRF-A)
• Gehäuse/Küken: PFA, PFA-leitfähig, FEP

Schaftabdichtung

标准密封应用于所有主要应用; T最高温度 230°Cmax 230°C Typ STD 了解更多 [...]	耐火安全密封（API607）防温度波动 配3x石墨（可调整），额外阀杆密封； T最高温度 280°Cmax 280°C 型号 FSN 了解更多 [...]
防火密封 (API 607) 带石墨填料，额外阀杆密封; T最高温度 230°Cmax 230°C 型号 FS 了解更多 [...]	耐火安全密封（API607）防温度波动 配3x石墨，额外阀杆密封; T最高温度 280°Cmax 280°C 型号 FSN-SL 了解更多 [...]
化学密封以防止有毒介质的泄漏 配PTFE的阀杆密封； 最高温度 230°C 型号 CA 了解更多 [...]	化学安全密封（API607）防温度波动 配3xPTFE（可调整），额外阀杆密封； 最高温度 230°Cmax 230°C 型号 CASN 了解更多 [...]
	化学安全密封（API607）防温度波动 配3xPTFE，额外阀杆密封; Tmax 230°Cmax 230°C 型号 CASN-SL 了解更多 [...]

Kükenformen

Technische Daten

Betätigung

1 Verriegelung
Zündflammkombination, Ösen für Vorhängeschloss, lineares Schlüssel-Prinzip, Rastbolzen-Arretierung für Handhebel oder Handgetriebe,
mehr erfahren […]

2 Schrittschaltkupplung
Bei Mehrweghähnen können mit einem 90°-Standard-Schwenkantrieb Schaltwege bis 360° gefahren werden
mehr erfahren […]

3 Stellantriebe
Unterschiedliche Stellantriebe zum Aufbau auf die Konsole gemäß DIN-ISO 5211 inklusiv Magnetventil, Endlagenrückmeldungen, Stellungsregler usw.
mehr erfahren […]

4 Flanschverlängerung
Durch Montage der Flanschverlängerung aus Edelstahl keine Behinderung der Kükennachstellung, Standardhöhe 100 mm. Hinweis: Montage bei Schaftabdichtungen FSN/FSN-SL und CASN/CASN-SL nicht möglich
mehr erfahren […]
